正弦規詳細內容介紹
正弦規又名正弦尺，利用正弦定義測量角度和錐度等的量規。

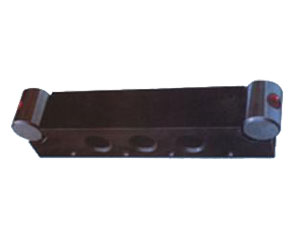

正弦規主要由一鋼制長方體和固定在其兩端的兩個相同直徑的鋼圓柱體組成。兩圓柱的軸心線距離L一般為100毫米或 200毫米。在直角三角形中，sinα＝H/L，式中H為量塊組尺寸，按被測角度的公稱角度算得。根據測微儀在兩端的示值之差可求得被測角度的誤差。正弦規在測量小于30度的角度時，可達3〃～5〃。
正弦規是配合使用量塊按正弦原理組成標準角，用以在水平方向按微差比較方式測量工件角度和內、外錐體的一種精密量儀。
正弦規的應用：正弦規的上表面為工作面，在正弦規主體1下方固定有兩個直徑相等且互相平行的圓柱體正弦規母線的公切面與上工作面平行。在主體側面和前面分別裝有可供被測件定位用的擋板前擋板，擋板分別垂直和平行于兩圓柱的軸心線。
正弦規按正弦原理工作，即在平板工作面與正弦規一側的圓柱之間安放一組尺寸為H的量塊，使正弦規工作面相對于平板工作面的傾斜角度α等于被測角(錐)度的公稱值。量塊尺寸H由下式?jīng)Q定sinα=H/L
正弦規的精度有0級和1級兩種。
規格： 100×25 200×40 200×150 （mm）
